পণ্য বিবরণ

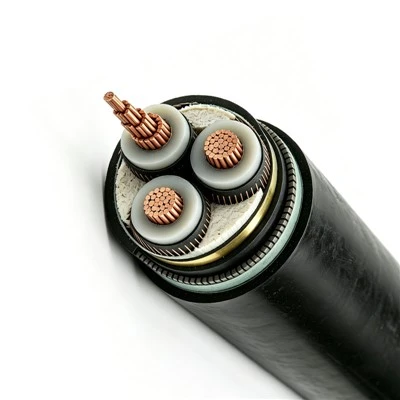

কন্ডাক্টর

2 ক্লাস 2 টিনযুক্ত তামার পরিবাহী। টিন করা অক্সিডেশনকে ধীর করে দেয়, তাই স্যাঁতসেঁতে, লবণ-ভারী, বা দীর্ঘ-বাঁধে থাকা অবস্থায় খালি তামার চেয়ে কন্ডাকটর ভালোভাবে ধরে রাখে।

অন্তরণ এবং খাপ

XLPE নিরোধক, PVC/ST2 বেডিং এবং বাইরের খাপ - একটি আদর্শ, ভাল-মাঝারি-ভোল্টেজ বন্টন কাজের জন্য প্রমাণিত সমন্বয়।

আর্মার এবং আর্থিং

গ্যালভানাইজড স্টিলের তারের বর্ম একটি গ্যালভানাইজড স্টিল টেপ কাউন্টার হেলিক্স সহ, সাথে বর্ম স্তরে বোনা একটি তামার আর্থ তার। গ্রাউন্ড ফল্টে, সেই আর্থ ওয়্যারটি কারেন্টকে উৎসে ফিরে যাওয়ার জন্য একটি কম প্রতিবন্ধক পথ দেয়, যা ফল্ট ক্লিয়ারেন্সের গতি বাড়িয়ে দেয় এবং সাইটে স্পর্শ-ভোল্টেজের ঝুঁকি কমায়।

রেটেড ভোল্টেজ এবং তাপমাত্রা

AC 0.6/1kV, -15 ডিগ্রী থেকে 90 ডিগ্রী অপারেশনের জন্য রেট করা হয়েছে, বেশিরভাগ শিল্প এবং বহিরঙ্গন অবস্থা কভার করে।

ইনস্টলেশন নোট

ন্যূনতম বাঁকানো ব্যাসার্ধ হল তারের বাইরের ব্যাসের 12 গুণ - অর্ডার দেওয়ার আগে নালী বা ট্রেঞ্চ লেআউটে ফ্যাক্টর করার মূল্য।

যেখানে এটি ব্যবহার করা হয়

উপকূলীয় সাবস্টেশন এবং বন্দর সুবিধা, যেখানে লবণের এক্সপোজার অরক্ষিত কন্ডাক্টরের পরিষেবা জীবনকে ছোট করে। ডাইরেক্ট-কবর বন্টন চলে, যেখানে বর্মটি মাটির চলাচল এবং ইঁদুরের ক্ষতি প্রতিরোধ করে। কড়া আর্থিং প্রয়োজনীয়তা সহ সাইট, যেখানে আর্থ ওয়্যারে নির্মিত-কোন আলাদা কন্ডাক্টর যোগ না করেই সম্মতি সহজ করে।

কেন আমাদের থেকে উৎস

প্রতিটি রিল শিপিংয়ের আগে স্পেক শীটে ভোল্টেজ সহ্য করার এবং প্রতিরোধের পরিসংখ্যানের বিরুদ্ধে পরীক্ষা করা হয়, প্রতি ব্যাচে ফাইলে পরীক্ষার রিপোর্ট রাখা হয়। আপনার প্রোজেক্টের যদি আলাদা কোর কাউন্ট, কন্ডাক্টর সাইজ, বা আর্মার টাইপের প্রয়োজন হয়, তাহলে আমরা নির্দিষ্ট স্টক রিসেল করার পরিবর্তে আমাদের নিজস্ব ফ্যাক্টরি থেকে রিকোট করি, সাধারণত 2 কার্যদিবসের মধ্যে।

আবেদন

product-1200-800

সার্টিফিকেট

ISO কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেট

IEC 60502-1:2020, EN IEC 61000-6-1:2019,

EN IEC 61000-6-3:2021

certificate 05

1. নির্মাণ
S/N	নির্মাণ		প্রয়োজনীয়তা
1	কন্ডাক্টর		2 Class2 টিনযুক্ত কপার কন্ডাক্টর
2	অন্তরণ		এক্সএলপিই
3	বিছানাপত্র		PVC/ST2
4	বর্ম স্তর		তামার মাটির তারের সাথে গ্যালভানাইজড স্টিলের তারের বর্ম এবং একটি গ্যালভানাইজড স্টিল টেপ কাউন্টার হেলিক্স
5	বাইরের খাপ		PVC/ST2
2. তারের শনাক্তকরণ মূল শনাক্তকরণ: তিনটি কোর: কালো, বাদামী, ধূসর খাপের রঙ: কালো 3. স্ট্যান্ডার্ড সম্মতি IEC 60502-1, IEC 60228:2023
4.আবেদন
S/N	আইটেম				প্রযুক্তিগত প্রয়োজনীয়তা
1	রেটেড ভোল্টেজ				AC 0.6/1kV
2	অপারেটিং তাপমাত্রা				'-15~90 ডিগ্রী
3	পাড়ার জন্য নমন ব্যাসার্ধ অনুমোদিত				তারের বাইরের ব্যাসের 12 গুণ বেশি বা সমান
S/N	কোরের সংখ্যা × বিভাগীয় এলাকা	কন্ডাক্টরের গঠন	প্রায় dia কন্ডাক্টরের	নামমাত্র thk. নিরোধক	নামমাত্র thk.of খাপ	প্রায় তারের OD	প্রায় তারের ওজন
	নং × বর্গমিমি	no./mm	মিমি	মিমি	মিমি	মিমি	কেজি/কিমি
1	3×35	7/2.50	7.0	0.9	1.8	28.8±2.0	2117
5. বৈদ্যুতিক বৈশিষ্ট্য
S/N	কোরের সংখ্যা × বিভাগীয় এলাকা ×		সর্বোচ্চ কন্ডাকটরের ডিসি রেজিস্ট্যান্স @20 ডিগ্রী 20 ডিগ্রী			ভোল্টেজ সহ্য করার পরীক্ষা
	নং × বর্গমিমি		Ω/কিমি			kV/মিনিট, কোন ভাঙ্গন নেই
1	3×35		0.529			3.5/5

হুয়াইউ স্টিল ওয়্যার আর্মার্ড পাওয়ার ক্যাবল বেনিফিট

ভূগর্ভস্থ, শিল্প এবং বহিরঙ্গন পাওয়ার ট্রান্সমিশন সার্কিটের জন্য ডিজাইন করা হয়েছে
মাল্টি-কোর কপার কন্ডাক্টর কঠোর বহিরঙ্গন এবং উপকূলীয় অবস্থা সহ্য করে
স্থিতিশীল নিরোধক স্যাঁতসেঁতে, লবণ-স্প্রে এবং তৈলাক্ত পরিবেশে ভাল কাজ করে
SWA ইস্পাত তারের বর্ম প্রভাব, নিষ্পেষণ এবং ইঁদুরের ক্ষতি থেকে রক্ষা করে
LSZH / শিখা-প্রতিরোধী প্রকারগুলি স্থানীয় শক্তি সুরক্ষা মানগুলি পূরণ করে৷
প্রতিটি ব্যাচ প্রসবের আগে সম্পূর্ণ বৈদ্যুতিক পরীক্ষা সম্পন্ন করে

FAQs

প্রশ্ন: এই তারের অতিরিক্ত নালী ছাড়া সরাসরি কবর দেওয়া যাবে?

উঃ হ্যাঁ। ইস্পাত তারের বর্ম সরাসরি সমাধি জন্য রেট করা হয়. স্ট্যান্ডার্ড অনুশীলন এখনও স্থানীয় কোড অনুযায়ী, উপরে সতর্কীকরণ টেপ সহ একটি বালির বিছানায় রাখা।

প্রশ্ন: আর্থ তারের আকার কি ফেজ কন্ডাক্টরের সমান?

উ: না - কপার আর্থ ওয়্যারটি ফল্ট বর্তমান প্রয়োজনীয়তা অনুযায়ী আলাদাভাবে মাপ করা হয়, ফেজ কন্ডাকটর সাইজের সাথে 1:1 মেলে না। আপনার সাইটে নির্দিষ্ট শর্ট-সার্কিট সুরক্ষা প্রয়োজন থাকলে আমাদের সাথে ত্রুটি রেটিং নিশ্চিত করুন৷

প্রশ্ন: আর্থ ওয়্যার ছাড়া এই এবং স্ট্যান্ডার্ড SWA তারের মধ্যে পার্থক্য কী?

উত্তর: স্ট্যান্ডার্ড SWA বর্মটিকেই আর্থ পাথ হিসাবে ব্যবহার করে, যা কাজ করে কিন্তু উচ্চ প্রতিবন্ধকতা রয়েছে। এখানে যোগ করা কপার আর্থ ওয়্যারটি একটি নিবেদিত কম-প্রতিবন্ধক পথ দেয়, যেখানে ফল্ট ক্লিয়ারেন্সের সময় শক্তভাবে নিয়ন্ত্রিত হয়।
